직각자 이야기 2 - 최대한 직각으로 만들기

1. 목수의 로망?

무엇인가 하나 만들어 보거나, 만들 계획이 있는 사람이라면 직각자 정도가 필요하다는 것은 알것이다. 그리고 언제나 딱 맞는 직각자를 꿈꾸고 있을 것이다.  나도 비록 플라스틱이었지만, 직각을 꿈꾸며 만든 자가 하나 있었다.

[ 플라스틱 직각자로 시작된 목공 이야기 ]

물론 현실은 정말 안쓰러운 정도였다. 언제나 아주 아주 딱 맞는 직각자를 꿈꾸며 여러가지를 구매해 보지만 대부분 실망을 하였다. 위의 링크에서 확인 가능하겠지만 직각자 4호까지 사용해 보았는데, 사실상 직각자 4호도 직각이 아니였다.

2.  직각자 5호

일단 직각자 4호가 너무 작았던 탓에 실제 도움이 크게 되지 못하였다. 그래서 직각자 5호를 구매하게 되었다. (여기에서 4, 5호라고 부르는 것은 자의 크기가 아니라 내가 구매한 순서이다.)

[ 직각자 5호 ]

무게는 4호의 약 10배 해당하지만, 가격은 약 2배 정도이다.  나는 여러가지 쿠폰 및 대할인 시즌에 $9 이 안되는 가격으로 구매 하였다.

(구매는 자주 애용하는 가운데 나라의 알리 사이트)

3. 정확한 직각자는 없다

지인이 아주 오래전 해준 이야기가 기억났다. 세상에는 정확한 직각자는 없다는 이야기였다. 직각자 5호를 구매하고나서 내심 기대를 하기는 하였으나 오차가 너무 커서 실망을 했다. 일단 구매하였으니, 보정하여 사용하기로 하였다. 이 물건이 보정이 가능할까 고민을 하다가 고무망치로 위쪽을 두드려보니 살짝 각도가 달라지는 것을 발견하였다.

[ 두드려라! 그러면 열릴 것이다 ? ]

일단 보정이 가능하다는 것을 확인하고 나서 보정 작업에 들어 갔다.

4. 직각인지 아닌지 확인하는 방법

사실 이번 글에서는 이것이 팁이자 노하우 이다.  이번 글을 적는 이유도 이것 때문이다. 먼저 모든 물건에 해당하는 부분은 아니며, 안쪽 및 바깥쪽이 모두 직각을 나타내는 물건이어야 한다.

그다음 각변의 시작과 끝이 두께가 같아야 한다. 두께가 다르다면 측정이 더 어려워지기 때문이다.

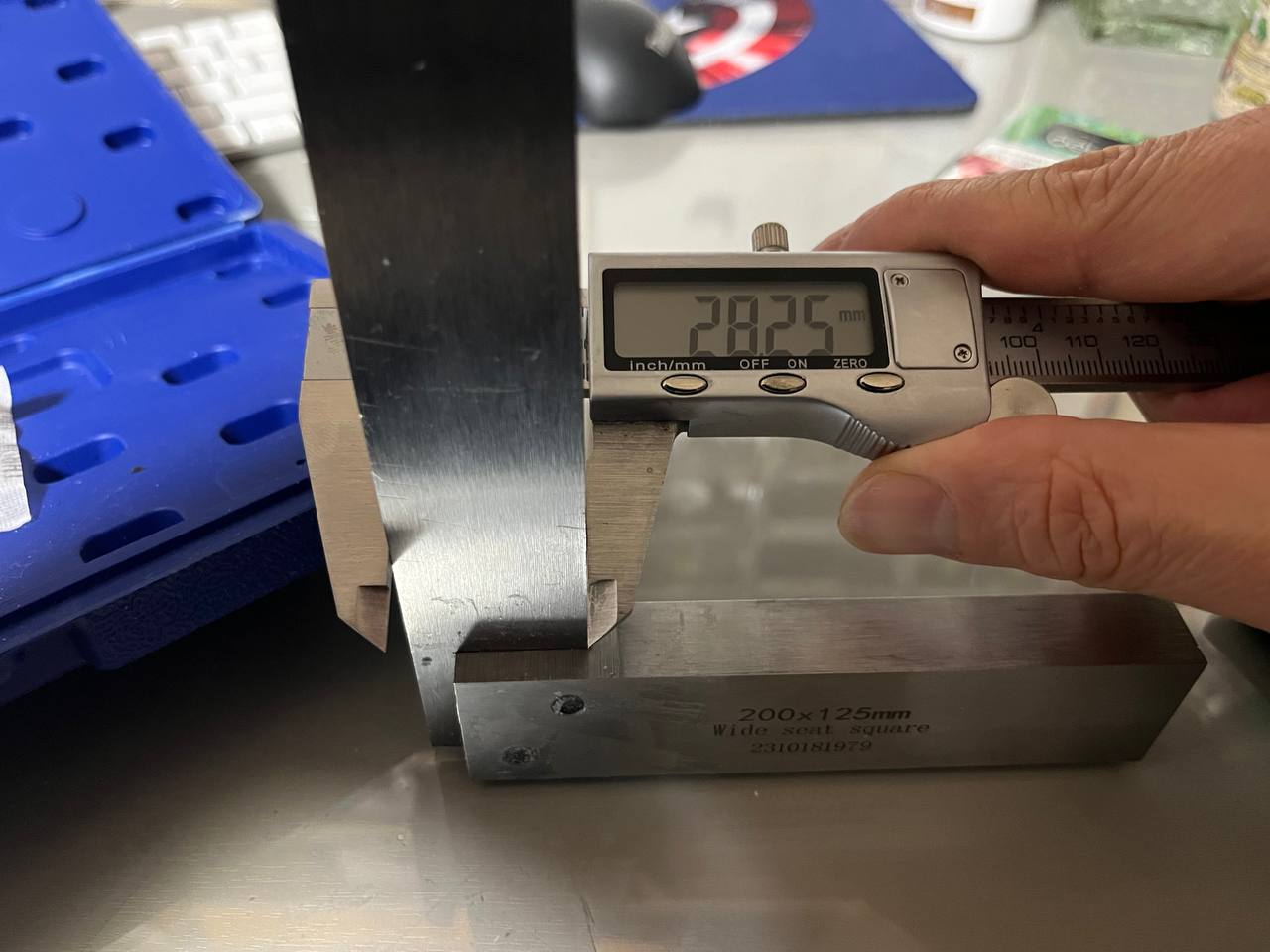

[ 긴변 시작 두께 : 28.25mm ]

[ 긴변 끝 두께 :  28.25mm ]

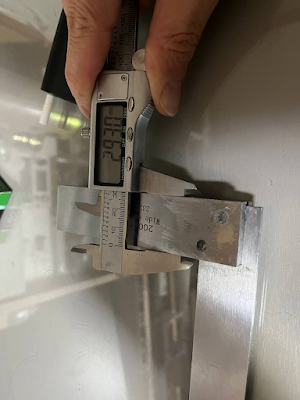

[ 짧은 변 시작 두께 : 29.30mm ]

[ 짧은 변 끝 두께 : 29.30mm ]

직각이 제대로 안 맞는 물건이긴한데, 두께는 마치 먼가 조작이라도 한듯 딱 맞았다. (어쩌면 두께가 같아 보이게 하려는 심리가 동작하였을 수도 있다. 1/100 측정이라면 손가락에 힘을 더 주나 덜주냐에 따라서 0.01mm는 얼마든지 변한다.

확인을 위해서는 또하나의 직각인 물건이 필요하다. 어차피 정확한 직각은 없기 때문에 직각에 아주 가까운 물건이면 좀더 편하다.  보정하려는 물건의 안쪽 및 바깥쪽에 기준이 되는 직각자를 세워서 그 차이를 보면 된다. 이번에 사용한 기준이 되는 직각자는 4호이다.

[ 사진 1 : 바깥쪽에서 비교 (좌 5호, 우 4호) ]

[ 사진 2 : 안쪽에서 비교 (좌 4호, 우 5호) ]

일단 위의 사진은 직각자 5호를 보정한 후에 촬영한 것이다. 처음 비교할때는 훨씬더 차이가 컸다. 위에 사진 두장을 보고 사실상 쉽게 이해하기 힘들 것이다. 좀더 설명을 위해서 위의 두 사진이 나타내는 내용은 아래와 같다.

- 바깥쪽에 대었을때 아래쪽은 두 직각자가 붙어 있으나 위쪽은 떨어져 있다.

- 안쪽에 대었을때 아래쪽은 두 직각자가 붙어 있으나 위쪽은 떨어져 있다.

이러한 상황에서 아래의 내용이 유추가 가능하다.

핵심 1 : 위의 상황에서 안쪽, 바깥쪽의 간격이 동일하다면 보정 대상이 직각인 것이다. (사진의 예시이며 5호가 직각에 해당). 다만 기준이 되는 직각자(4호)는 사실상 직각이 아니다.

핵심 2 : 안쪽과 바깥쪽이 모두 딱 붙어 있다면 ,  기준이 되는 것과 보정 대상인 것 둘다 직각이 라는 것이다.

핵심 3 : 안쪽과 바깥쪽의 떨어진 간격이 다르다면 보정 대상인 물건이 직각이 아니다. 안쪽은 아래가 붙어있고, 바깥쪽은 위가 붙어 있는 경우도 여기에 해당한다. 이러한 경우 보정 대상인 물건의 각도를 살짝 바꾸어서 다시 확인해야 한다.

위의 내용을 근거로 하여 고무망치로 툭툭 치면서 각도를 변경하여 최대한 직각에 가깝도록 맟추었다.  그후에 각도가 변경되는 것을 최대한 막기 위하여 직각자의 두변을 연결하는 부분에 접착제를 발랐다. 얼마나 고정될지는 모르지만, 어느정도 사용해보고 나서 다시 검증을 할 예정이다. (용접이 가능한 상황이라면 하겠지만.. 집안에서 용접은 불가능하다. ㅠㅠ)

마지막으로 위의 방법을 이용해서 보정대상을 보정해서 최대한 직각에 가깝게 만들었다면, 그 다음 순서는 기준이 되는 대상을 보정하여 직각에 맞게끔 만들면 된다.
